Complete Automotive Testing System

높은 정밀도와 낮은 latency가 결합된 완전한 테스팅 솔루션은 SPEEDBOX Mini 혹은 SPEEDBOX INS로부터 차량 속도를 측정하며 새로운 DL2 데이터 로거의 유연한 데이터 로깅과 구성됩니다. DASH4 PRO는 두 장치 중 하나에 연결되며 SPEEDBOX와 DL2로부터 측정된 패러미터를 표시합니다.

두 가지 시스템이 가용됩니다.

CATS : 표준 SPEEDBOX Mini와 통합

CATS-INS : SPEEDBOX-INS의 정밀도 향상에 추가로 Roll Pitch Yaw 등 차량 거동 계측

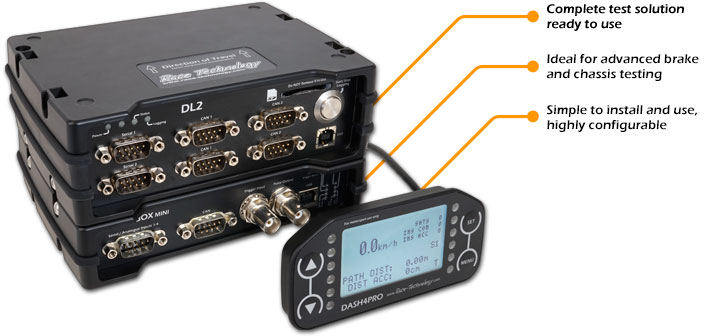

이 통합된 시스템은 독보적인 정밀도의 SPEEDBOX-INS 혹은 SPEEDBOX Mini, 랩탑 컴퓨터 없이 테스트 데이터 통계 표시와 테스트 시작 종료 패러미터 편집이 가능하여 차량으로 랩탑 컴퓨터를 옮기는 횟수가 감소되는 DASH4 PRO로 구성 제공 됩니다. DASH4 PRO의 화면에서는 모든 테스트 결과가 실시간으로 제공되고 DL2 메모리카드에는 나중의 테스트 분석을 위해서 저장됩니다.

이 시스템 구성 요소들은 긴밀하게 통합되어 있고, 각 구성요소의 사용편의성으로 개별 구성 요소들의 유연성이 제공되는 완벽한 테스트 솔루션입니다.

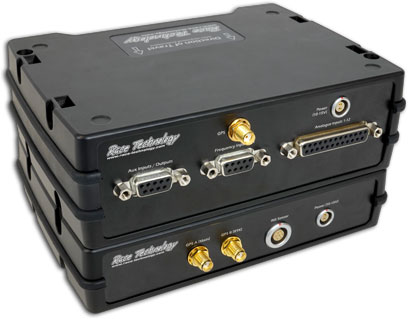

쌓을 수 있는 케이스는 셋업 벤치로부터의 전환 혹은 차량 간의 전환이 신속 간편
모든 구성요소의 셋업 구성은 모든 USB포트에서 가능
DASH4 PRO 디스플레이의 사용으로 테스트 셋업, 결과보기, 시스템 메시지 표지
단일 전원 공급 - SPEEDBOX 혹은 DL2 중 하나에 전원 연결 시 시리얼 데이터 연결이 전원 분배
D타입 데이터 연결을 통해서 전문 공구와 초소형 커넥터 시스템 없이 신속하고고 쉽게 채결할 수있는 안정적인 연결이 가능

CATS 패러미터 측정

3축 가속도
3축 속도
위치
측정 옵셋 츨력

CATS-INS 패러미터 측정

Roll Pitch Yaw 각속도
Roll Pitch Yaw 각도
3축 가속도
3축 속도
위치
Pitch와 Heading
옵셋 측정 출력

성능 시험 측정

속도 / 가속도 / 트리거 / 스타트 / 아날로그 입력 등을 기반으로 거리 측정
전진 / 전체, 이탈 거리
프로그램 가능한 MFDD
전체 시간
최고 G force
DASH4PRO에서 최대 4가지의 테스팅을 구성하고 각 테스트에 대해서 각기 다른 데이터를 표시
테스트 결과를 "읽을 수 있는" 텍스트로 저장
SPEEDBOX 데이터와 DL2로부터의 센서데이터를 결합하고 시간 정렬

일반적 적용

속도 측정
브레이크 테스팅
타이어 테스팅
서스펜션 / 섀시 개발
차체 거동 측정 (Roll Pitch Yaw)
성능 테스팅

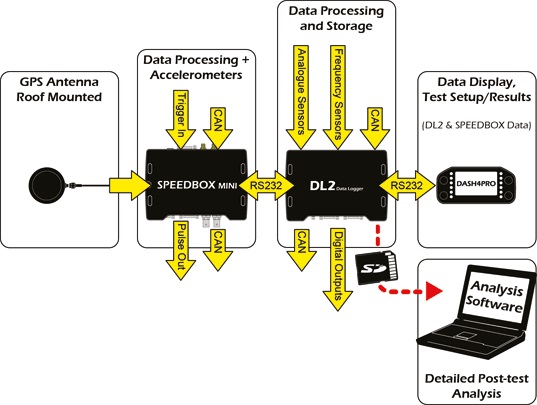

CATS 시스템 개요

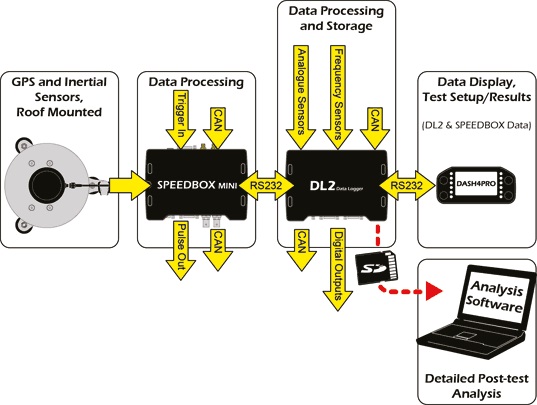

CATS-INS 시스템 개요

위 예시는 일반적인 시스템 개요를 보여줍니다. 다른 테스트 시스템으로 통합될 장치에 추가적인 입력/출력을 할 수 있고 테스팅 할 추가 데이터에 센서와 CAN 입력을 더할 수 있습니다.

Performance Testing Quick Start Guide

이 PDF는 성능 시험 적용을 위한 Complete Automotive Testing System의 장착, 설정, 일반적 사용에 대해서 안내합니다.
