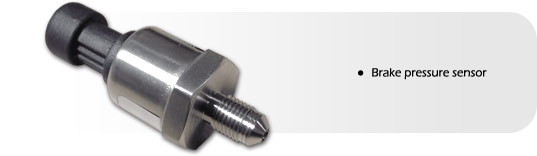

Brake Pressure Sensors





Description

브레이크 압력 센서는 자동차의 브레이크 시스템의 높은 압력을 측정할 수 있도록 Bosch에서 특별히 제작되었습니다. 브레이크 액이라던가 미네랄 오일, 물과 공기로부터 아주 잘 견디도록 제작되었습니다.

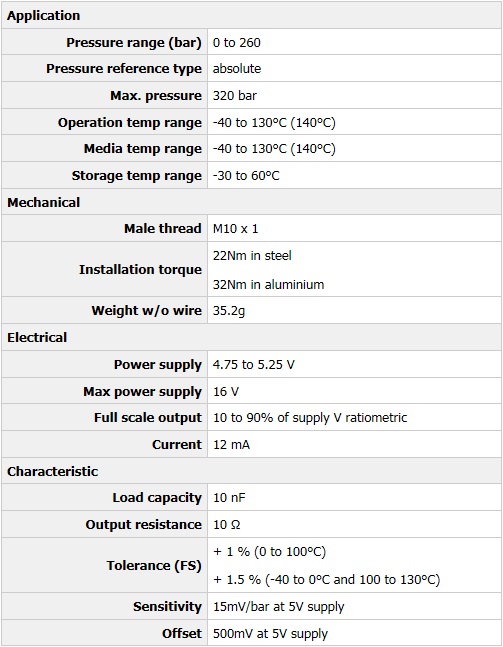

Technical Data



알림 : 모든 데이터는 일반적인 상황을 기준으로 합니다.



Design and function

폴리실리콘 게이지가 스틸 다이어프램의 구부러지는 양으로 압력의 측정을 하게 됩니다. 일종의 전기저항 측정방식의 연결입니다. 이 기능은 높은 시그널의 이용과 적절한 온도보정이 있어야 합니다. IC 평가 부품은 아래 기능의 오류를 찾아내기 위한 진단기능을 위해서 제공됩니다.

-측정부 와이어의 절단

- 신호선 어딘가의 절단

- 전원 공급과 접지의 절단



센서의 전원을 넣으면 올바른 교정과 기능에 대해서 검사하는 진단기능을 행합니다. 정상 작동하는 동안 진단기능은 오류를 확인합니다. 오류가 발견될 경우 시그널 출력전압은 공급전압의 96%보다 높아집니다.



브레이크 압력센서에 대한 더욱 많은 정보는 저희 Knowledge base에 있습니다.
