DL1 PRO - 고사양 장착에 적합한 전문가의 선택. 향상옵션 범주와 최적의 궁합이며 강력한 실시간 처리





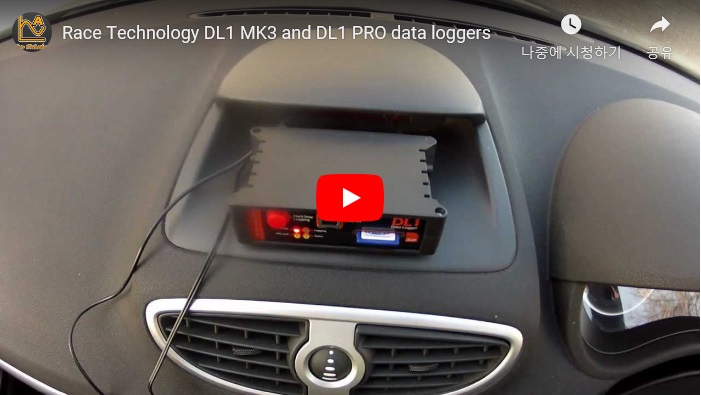

전문가의 선택 DL1 PRO. 광범위한 향상옵션과 강력한 실시간 정보 처리를 할 수 있는 확장성이 높은 CNC에서 가공된 알루미늄 하우징으로 둘러쌓인 강력한 데이터 로거 입니다.



DL1 PRO 데이터 로거는 구성력이 높고 강력한 로깅 인스트루먼트입니다. 높은 수준의 드라이버에서와 GPS, CAN, ECU, 가속도계, 아날로그 데이터, frequency를 사용하는 차량 성능 분석 시스템과 프로 레이스 시리즈에서의 모니터링을 위한 전문적인 검차용 시스템 등 사용자의 여부에 따라서 대응할 수 있습니다. DL1 PRO는 IP54로 견고하게 처리된 알루미늄 하우징으로 둘러쌓여 물보라와 먼지로부터 보호됩니다.



DL1 PRO는 장치에 start/stop 버튼이 없으므로 버튼의 누름을 기억할 필요없이 자동으로 start/stop하는 기능을 통해서 요구되는 데이터를 수집합니다. (필요할 경우 리모트 버튼 장착 가능)



왜 DL1 CLUB 데이터 로거를 선택하는가?



저희 GPS 데이터로거는 단순히 정보를 수집하는 것에 그치지 않고 시간을 기준으로 하는 데이터 뿐만 아니라 트랙 위치를 기준으로 하는 데이터도 제공합니다. 코너를 지정하고 제동은 어떻게 하는가, 가용중인 접지력은 얼마인가, 출구에서는 어떻게 하는가를 해석하여 의미있고 이해할 수 있는 방법으로 실제 세계와 명확하게 비교할 수 있는 데이터를 사용자에게 제공합니다. 특정의 구간을 가장 빠르게 달렸을 때에 무엇을 했는가를 비교하고 어디에서 빨라질수 있는가를 배울 수 있습니다.

* ECU 어댑터는 별도 판매이며, 호환되는 ECU의 목록은 여기에서 볼 수 있습니다. OBD 지원 가능.

** CAN통신 향상옵션이 요구될 시 CAN 데이터에 대한 약간의 지식이 요구될 수 있습니다.







DL1 PRO - 향상 옵션

















































20Hz GPS

속도와 위치 정밀도를 향상시키는 높은 정밀도의 GPS입니다. 진보된 PPP 모드로 인터넷을 통해 올바르게 다운로드 합니다.

DL1용 20Hz GPS 옵션은 상당히 간단하며 정밀한 레이싱용 데이터 시스템으로 적용됩니다. GPS 는 위치와 속도를 초당 20회 측정하고 가필없고 속임수 없는 독특한 산출을 완성합니다.



독특한 GPS 기술은 저희 회사에서 개발되었고 대부분의 레이싱 환경에서 시험되었습니다. 이 가격대에서 이 정도의 정밀도를 가진 데이터 로깅 시스템은 없습니다.

20Hz GPS 솔루션의 GPS 비교시험의 결과를 보려면 여기를 방문해 주십시오.





6g 가속도계

대형의 공력장치가 적용된 경우에는 6g 가속도계를 추천합니다.







자이로 옵션

차량의 드리프트(Yaw) 측정을 위한 내장형 자이로를 사용하는 드리프트 옵션입니다.





GoPro HD 비디오 동조

GoPro 컨트롤 옵션을 사용해서 DL1 데이터와 HD 비디오의 동조. 데이터 분석에서 HD비디오 활성화 소프트웨어 라이센스와 분석 소프트웨어에서 데이터가 오버레이 된 비디오 익스포트 포함.

컨트롤 케이블을 사용해서 GoPro를 컨트롤. GoPro HERO, HERO2, HERO3 화이트와 호환되며 GoPro 카메라는 포함되어 있지 않습니다.



Low Side 드라이버와 아날로그 4채널 추가

사용자가 DL1을 통해서 자동으로 외부 시스템을 on/off 해야할 경우 Low Side 출력 드라이버와 아날로그 4채널 입력을 선택할 수 있습니다. 이 기능은 간단하게 사용될 수도 있고, 다채널간의 데이터를 사용자가 원하는 방식으로 정해서 사용될 수도 있습니다. 이 옵션의 선택으로 4개의 아날로그 채널이 추가되어 총 12 채널로 됩니다.



고정밀도 익스포트

사용자가 20Hz GPS 데이터를 외부 적용 (Analysis 소프트웨어 뿐만 아니라)을 원할 경우, 완전한 20Hz 정밀도 출력을 위한 라이센스가 필요합니다. 이 라이센스는 GPS 위도와 경도, 속도, 위치, 방향, 경사, 거리 등 raw 데이터의 출력 해상도를 향상시킵니다.



추가 시리얼 포트

복잡한 시스템의 다양한 입력과 출력의 결합을 하는 경우, 저속 통신 채널용으로 한 포트, 비디오 Overlay용 고속 출력으로 다른 한 포트를 사용하는 경우에 이상적인 추가 시리얼 포트입니다. 이 옵션에는 분리된 시리얼 포트로의 손 쉬운 연결을 위해서 breake out 케이블이 포함되어 있습니다.



내장형  ECU 인터페이스

DL1 CLUB, PRO와 WP는 별도로 요구되는 독립된 케이블 없이 ECU로부터의 시리얼 정보를 직접 디코드 할 수 있습니다. 이 기능은 간단해지고, 깔끔한 장착을 제공하고 독립된 인터페이스보다 더 많은 채널의 디코드를 제공합니다. 완전한 맞춤형 설정으로 모든 채널을 활성화와 비활성화 하고데이터의 필요에 따라서 크게 혹은 작게 로깅할 수 있습니다. 4800, 9600 혹은 115200 보드 레이트로 Raw 시리얼 데이터를 저장하여 고장 진단 및 개발에 유용할 수 있습니다. 호환되는 ECU와 가용되는 채널의 정보는 저희 Knowledge base에 있습니다.



CAN 통신

CAN 수신 (15채널 라이센스)

이 옵션을 선택하면 차량의 메인 CAN 정보나 CAN을 기반으로 하는 애프터마켓 ECU로부터의 어떠한 CAN 데이터라도 decode 할 수 있습니다.이 데이터는 RT 메시지로 함수화되어 저장되며 시리얼포트로 전송됩니다. 본체에 최대 105개의 CAN 수신채널이며 옵션 1기 당 15채널 입니다. 데이터 rate는 최대 1Mbit와 11이나 29bit 어드레싱입니다. 이 옵션에는 CAN 포트로 손쉽게 연결할 수 있도록 brakeout 케이블이 포함되어 있습니다. 더 많은 정보는 저희 Knowledge base를 방문해 주십시오.

CAN 송신

이 옵션을 선택하면 컨피규레이션에 의해서 rate가 결정되어 있는 CAN bus 상의 어떠한 내부 데이터 채널이라도 송신할 수  있습니다.DBC 파일은 타사 CAN 수신 시스템과의 사용을 위해서 기본 채널 정보 및 decoding 정보와 함께 제공됩니다. 내장센서(GPS, 가속도계, 자이로, 아날로그 채널 등) 혹은 ECU인터페이스로부터의 시리얼 입력 혹은 시리얼 포트에 부착된 다른 장치로부터의 CAN bus 데이터는 송신가능합니다. 각 채널의 송신 rate는 최대 100Hz로 독립 설정될 수 있습니다. 송신은 29bit 혹은 11bit 어드레스 등 각기 다른 보드레이트를 사용할 수 있습니다.

RAW CAN 수신

11bit 혹은 29bit 어드레스에 관계없이 차량 CAN bus 데이터 전체를 수신하고 저장합니다. DBC파일을 사용하는 분석 소프트웨어에서 decode 합니다. 데이터 로거에 사전 컨피규레이션이 필요없으며 저장만 하고 소프트웨어에서 쉽게 decode 합니다. CAN 데이터의 역설계와 여러 차량을 사용하는 경우에 완벽합니다. 1000Hz 로깅 옵션을 사용하는 경우 RAW CAN 데이터를 최대 1000Hz로 저장할 수 있습니다. 지원DBC는 J1939 호환입니다.

추가 CAN 포트

CAN 포트의 추가는 더 많은 CAN 데이터를 송신하거나 수신할 수 있습니다. 다른 장치로부터의 CAN 데이터 수신은 CAN 출력되는 외부 장치와의 통합과 나머지 데이터와의 동조에  이상적입니다.





PWM 출력 컨트롤러

PWM (Pulse Width Modulation) 출력 컨트롤러는 외부 시스템을 통제할 수 있는 기능을 사용자에게 제공합니다. 1%에서 100% 중 어디에서라도 ON으로 될 수 있습니다. 물 분사 시스템에 이상적입니다. 더 많은 정보는 여기에서 볼 수 있습니다.





DL1 PRO/WP 100Hz 실시간 SPEED 향상

DL1 PRO는 LIVE SPEED출력을 옵션으로 선택할 수 있습니다. 이 옵션은 GPS시스템과 내장형 가속도계로부터의 데이터를 칼만 필터를 사용해서 혼합하고 건물이나 교량에 의한 GPS 신호의 끊어짐을 방지한 최대 100Hz로 업데이트 된 속도의 실시간 출력을 제공합니다. 더 많은 정보는 여기에서 볼 수 있습니다.



DL1 PRO/WP 1000Hz 데이터 로깅 향상

센서 채널에 1000Hz 샘플 rate로 빠른 변화를 특정합니다. 서스펜션 위치의 측정은 물론이며 쇽업소버 rate의 산출. RAW CAN 옵션을 사용하는 경우 최대 1000Hz로 CAN 채널의 로깅을 할 수 있습니다.





컨피규레이션 잠금

DL1CLUB과 DL1PRO는 레이스 상황에서 차량의 성능을 감시하여 규정위반을 방지하고 대회의 규정을 강제하는 검차용 데이터 로거 등으로 광범위하게 사용됩니다. 이러한 적용에서는 권한없는 개인으로부터 셋팅이나 컨피규레이션이 읽히거나 변경되는 것을 방지하기 위해서 장치에 잠금을 하는 편이 바람직합니다.
