SPEEDBOX 속도 센서





초고정밀도의 비접촉식 속도 센서인 SPEEDBOX는 전문가용 자동차 시험현장은 물론이며 기타 산업 현장과 모터스포츠의 적용에 적합하도록 제작되었습니다. 최소한의 지연 출력, GPS 구성의 가필없는 속도 측정, 정밀하게 가공된 알미늄 케이스, 레이싱 기술을 기반으로 하는 높은 신뢰도를 바탕으로 만들어 집니다. 고정밀도의 속도 측정은 대부분의 데이터 로깅과 디스플레이 시스템의 통합에 적합하도록 CAN, RS232, 아날로그 출력과 완전하게 구성할 수 있는 디지털 펄스 출력 등 다양한 형태의 표준으로 출력됩니다.



SPEEDBOX는 RaceTechnology의 아주 독창적인 자체 기술로 만들어진 고정밀도의 순수 20Hz GPS 솔루션을 사용하므로 속도의 측정에 최적이며 이 분야에서 사용되고 있는 최고 수준의 측량용 GPS 보다도 성능이 월등히 우수합니다. 이 독특한 GPS 기술은 GPS 전용 센서의 성능을 능가하며 낮은 노이즈, 짧은 Latency, 광범위한 대역폭을 제공하며 중도 탈락을 확실히 방지 합니다. 이 장치는 추가 부착되는 5번째 휠 이러던가 광각 속도 센서 혹은  GPS 전용 센서의 대신으로 제동거리 측정, 섀시 다이나믹, 사고 재현, 타이어 테스트, 안정성 시험 등 차량 시험의 다양한 분야의 시험에 이상적입니다.



SPEEDBOX는 0점 조정이 요구되는 휠 속도 센서와 같은 장치의 부정확성을 피할 수 있으며 단지 하늘이 잘 보이기만 한다면 휠의 회전속도를 측정하는 방식의 보정된 센서보다 약 40배 정밀합니다.





SPEEDBOX 버전

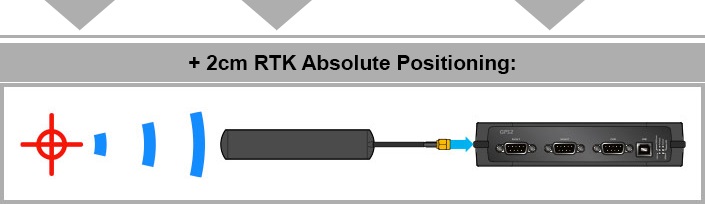

SPEEDBOX는 RTK, IMU, 새로운 INS 시스템 등의 이름을 가진 옵션 중 한가지를선택할 수 있습니다. RTK는 2개의 GPS 수신기를 디지털 나침반처럼 사용해서 Yaw와 차체의 Slip Angle을 측정합니다. IMU옵션은 아주 높은 정밀도의 관성센서를 사용해서 가속도와 Roll/Pitch,Yaw 속도를 측정합니다. RTK와 IMU는 하나의 본체에 적용될 수 있습니다. 마지막으로 우리 제품의 기함인 INS 옵션은 지붕 부착 정밀 조립센서가 GPS와 관성측정을 조합해서 아주 높은 정밀도의 차속, 위치, Roll, Pitch, Yaw를 200Hz로 측정합니다.



각 옵션의 기능적인 요약은 아래 도표에서 볼 수 있습니다.





* SPEEDBOX Mini의 경우 RTK와 INS 옵션의 선택만 가능하며 IMU와 IMU-RTK 옵션의 선택은 안    됩니다.



note1 : RTK옵션은 Pitch 혹은 Roll 중 한가지만 활용되며, 동시에는 활용이 안됩니다. INS옵션의 경우에는 모든 출력이 동시에 활용가능 합니다.



20Hz 측정은 유효한 GPS 고정이 필요하고, 모든 200Hz 측정은 관성센서로부터이며, GPS 불능에 강건해서 고속도로 시험에 훨씬 더 적합합니다.

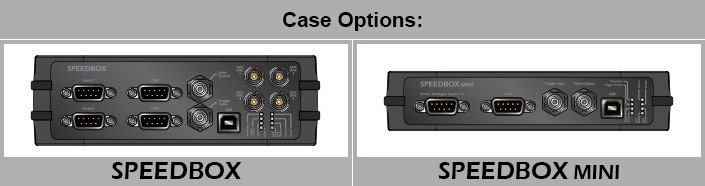

SPEEDBOX MINI는 직진선 시험, 페달작동을 기준하는 제동시험, 제동상황에서의 차선이탈측정, 가속 타이밍, 타이어 시험을 위한 가속/속도 종합 고정밀도 측정 등에 적합합니다.



SPEEDBOX는 아날로그 입력/출력 요구되는 경우 혹은 세컨드 시리얼포트가 요구되는 경우에 적합하며 위 MINI와 같습니다.



SPEEDBOX + IMU는 속도와 가속도의 정밀한 측정을 위한 높은 등급의 가속도계를 사용하고 있으며 추가로 내장형 자이로가 추가되어 Roll/Pitch/Yaw의 각속도를 측정할 수 있습니다.



SPEEDBOX + RTK는 표준의 SPEEDBOX에 슬립앵글의 측정이 추가되어 있습니다. Roll과 Pitch의 측정은 제한된 정밀도까지 가능합니다.

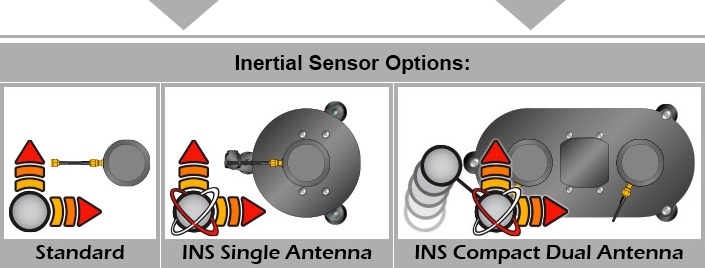

SPEEDBOX INS - Single Antenna는 제동시험과 섀시 동적특성 개발의 모든 유형의 시험을 위해서 전체 차량 자세를 매우 정밀하게 측정합니다.



SPEEDBOX INS - Dual Antenna는 정지되어 있을 때 초기화 하는 기능이 SPEEDBOX에 추가되어 있으며 듀얼 안테나의 크기와 중량에 대한 불리함이 중요하지 않은 대형차량에의 적용에 이상적이지만 시스템의 초기화를 확보하기 위해서 차량이 쉽게 움직일 수 없습니다.



각기 다른 옵션에 대한 더 많은 정보를 보려면 아래를 클릭 하십시오.





자세한 정보와 기술적인 안내는 저희 Knowledge base에서 볼 수 있습니다.
