Analog8 - 센서 확장 모듈과 원격 가속도계





Analog8은 시스템의 시리얼 혹은 CAN 포트 연결을 통해서 Race Technology 데이터 로거 및 디스플레이에 추가적인 아날로그 채널의 연결을 할 수 있습니다. Analog8 유닛는 아날로그 입력 최대 32개소까지 Daisy Chain 할 수 있습니다.



이 유닛은 브레이킹과 코너링 중 그립 사용 측정을 할 수 있는 3축 2g 가속도계가 내장되어 있습니다. 이 가속도계는 데이터 로거의 가속도계를 대신하여 차량 무게중심점 등 보다 정확한 곳에 위치시킬 수 있습니다.

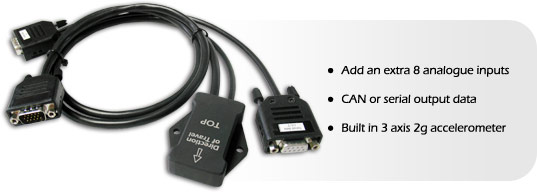

메인 유닛은 d-type 커넥터 3개 (시리얼 출력, 입력, 아날로그 입력)와 전자기판이 들어있는 직렬 케이스로 이루어져 있습니다. 유닛의 연장선으로 된 센서 연결선은 차량에서 Analog8을 탈거하는 경우에도 센서 연결이 유지될 수 있습니다.



소프트웨어는 데이터 시스템으로의 통합을 위한 출력 데이터 구성을 위해서 공급됩니다. 입력은 채널의 요구에 따라서 Map 될 수 있고, 출력 데이터 포맷은 구성될 수 있습니다. Race Technology 표준 포맷은 최대 100Hz로 셋업될 수 있는 메시지의 Sample Rate을 할 수 있습니다. CAN 포맷은 address, baud race, ID length, sample rate에 대해서 구성될 수 있습니다.
